CB 3062-79 Sedmiválcový Fairlead Typ DFairlead s horizontálními válečky, skládající se z vertikálních a horizontálních válečků, může vést kotvící lana z libovolného směru.
Fairlead s horizontálními válečky
Vodítko s horizontálními válečky, skládající se z vertikálních a horizontálních válečků, může vést kotvící lana z libovolného směru. Horizontální válečkové vodítko, nazývané také univerzální válečkové vodítko, je obvykle umístěno na konci paluby. Horizontální vodicí kladka může výrazně snížit otěr kotevních lan pro kladky upevněné kolem vodicí lišty.

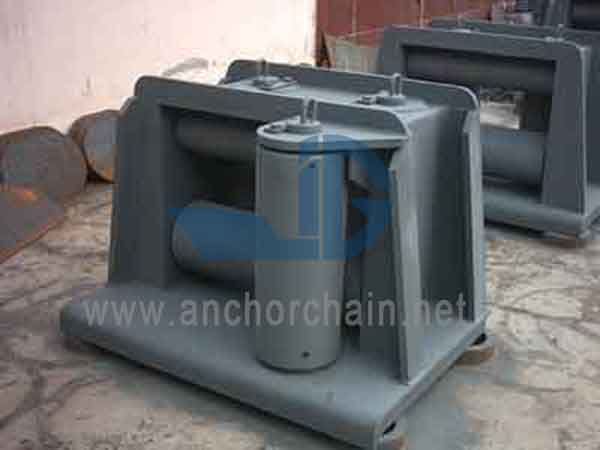

CB 3062-79 Horizontální válec Fairlead
CB*3062-79 vodítko s horizontálními válečky 6 typů: CB*3060-79 typ A, BA, BB, C, D, E. Celkový počet válečků se pohybuje od 3 do 9. Horizontální válečkové vodítko je přísně vyráběno podle normy CB *3062-79. Povrch válečků nemá žádné vady ovlivňující jeho výkon a intenzitu jako jsou praskliny, puchýře. Všichni vedoucí veletrhu získávají certifikát kvality. Pokud jstemáte zájem o naše fairleads, neváhejte nás kontaktovat.
Specifikace CB*3062-79 Fairlead typu D:
Typ modelu: CB*3062-79 Seven Roller FairleadType D
Materiál: litá ocel
Standard: CB*3062-79
Váleček č.: 7 Váleček
Průměr ocelového kabelu: 19,5 mm~68,0 mm
Průměr nylonového lana: 36mm~100mm
Hmotnost: 247kg~5100kg
Certifikát: CCS, ABS, BV, LR, NK, RINA
Výkres CB 3062-79 Sedmiválcová vodicí kladka typu D:
Jednotka: mm
|
Ocelové lano Prům. |
Nylonové lano prům. |
E |
F |
D |
d |
L |
L1 |
L2 |
L3 |
B |
B1 |
B2 |
H |
H1 |
Váha (kg) |
|
19.5 |
36 |
200 |
150 |
100 |
40-0,5 |
944 |
716 |
300 |
844 |
238 |
194 |
108 |
508 |
250 |
247 |
|
22.5 |
40 |
200 |
150 |
120 |
50-0,5 |
1048 |
776 |
320 |
928 |
280 |
232 |
128 |
552 |
270 |
377 |
|
26.0 |
45 |
200 |
180 |
130 |
55-0,5 |
1106 |
810 |
330 |
976 |
304 |
250 |
138 |
606 |
310 |
485 |
|
32.0 |
70 |
220 |
180 |
150 |
65-0,5 |
1250 |
910 |
370 |
1100 |
346 |
288 |
158 |
670 |
330 |
716 |
|
34.5 |
80 |
240 |
200 |
160 |
70-0,5 |
1340 |
980 |
400 |
1180 |
370 |
308 |
168 |
710 |
360 |
849 |
|
37.5 |
85 |
240 |
200 |
180 |
80-0,5 |
1450 |
1040 |
420 |
1270 |
417 |
345 |
190 |
770 |
380 |
951 |
|
43.0 |
95 |
260 |
210 |
200 |
90-0,5 |
1596 |
1146 |
460 |
1396 |
459 |
385 |
210 |
820 |
410 |
1546 |
|
52.0 |
100 |
260 |
220 |
230 |
100-0,5 |
1746 |
1236 |
490 |
1516 |
521 |
445 |
240 |
910 |
450 |
2143 |
|
60.5 |
_ |
300 |
240 |
260 |
120-0,5 |
1990 |
1990 |
560 |
1730 |
590 |
500 |
270 |
1000 |
500 |
3134 |
|
68.0 |
_ |
320 |
250 |
320 |
150-0,5 |
2330 |
2330 |
640 |
2010 |
714 |
620 |
330 |
1130 |
570 |
5100 |
