Vertical Lead SheaveSwivel fair lead : vodítko pro vedení kabelu skrz a změnu směru nebo omezení jeho exportní polohy a snížení tření mezi kabelem a trupem , hlavní kladka , příchytka kladka , otevřená kladková vodicí kabelová jednotka , 360 otočná průchodka a tak dále.

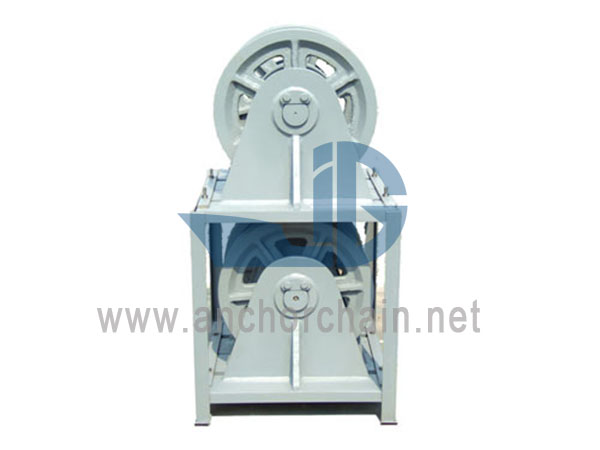

Vertikální olověná kladka
Swivel fairlead : fairlead pro vedení kabelu skrz a změnu směru nebo omezení jeho exportní polohy a snížení tření mezi kabelem a trupem , hlavní Rollerfairlead , cleat Roller fairlead , válečková vodicí kabelová jednotka otevřeného typu , 360 Swivel fairlead a brzy.
Otočné vedení, včetně konzoly, hlavního válce a prostředků vedení kabelu uvedeného hlavního válce, aby byly volně otočné kolem své středové osy umístěné na držáku, hlavní trubkové těleso je opatřeno průchozím otvorem podél své středové osy; vodicí kabel zařízení obsahuje dvě vnější překližky a řez dvě paralelní sady kladek vedle sebe mezi překližkou, překližka upevněná vertikálně umístěná na přední ploše hlavního válce; pomocí hlavního válce a kola integrovaného designu, kompaktní konstrukce, malého prostoru, lze snadno aplikovat na malé nádoby; Mezitím se vedení lanka hlavy válců může volně otáčet kolem hlavní osy, takže poskytuje vysokou flexibilitu, aby vyhovovala potřebám různých orientací vedení lanka, výrazně zlepšuje rychlost vedení, šetří spoustu zařízení a pracovních zdrojů; překližkové přední koncové pouzdro, takže kabel je hladší a vyhýbá se okrajům oceli pro poškození kabelu třením.
Výkres 461 463 vertikálních a horizontálních olověných kladek
|
Obrázek č. |
Olověná kladka Skladové č. |
Průměr kladky (palce) |
Standardní každý (ibs) |
Hmotnost každého (ibs) |
Rozměry (palce) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
